Проблема штатного пульта керування

Сучасне застосування дронів серії DJI Mavic 3 Enterprise (3E/3T) вимагає високої швидкості аналізу візуальної інформації. Штатний пульт DJI RC Pro оснащений екраном діагоналлю 5,5 дюймів. У польових умовах, особливо під час роботи з тепловізійними датчиками Mavic 3T, такого розміру недостатньо для точної ідентифікації замаскованих цілей або температурних аномалій.

Крім того, робота групи аналітиків або командирів навколо одного пульта демаскує позицію та заважає пілоту. Вирішенням цієї проблеми є перехід до мобільних наземних станцій керування (GCS), які створюються шляхом інтеграції обладнання у штатний захисний кейс дрона. Це реалізує концепцію «стерильної кабіни»: пілот працює з укриття лише з пультом, а решта групи аналізує зображення на великому моніторі.

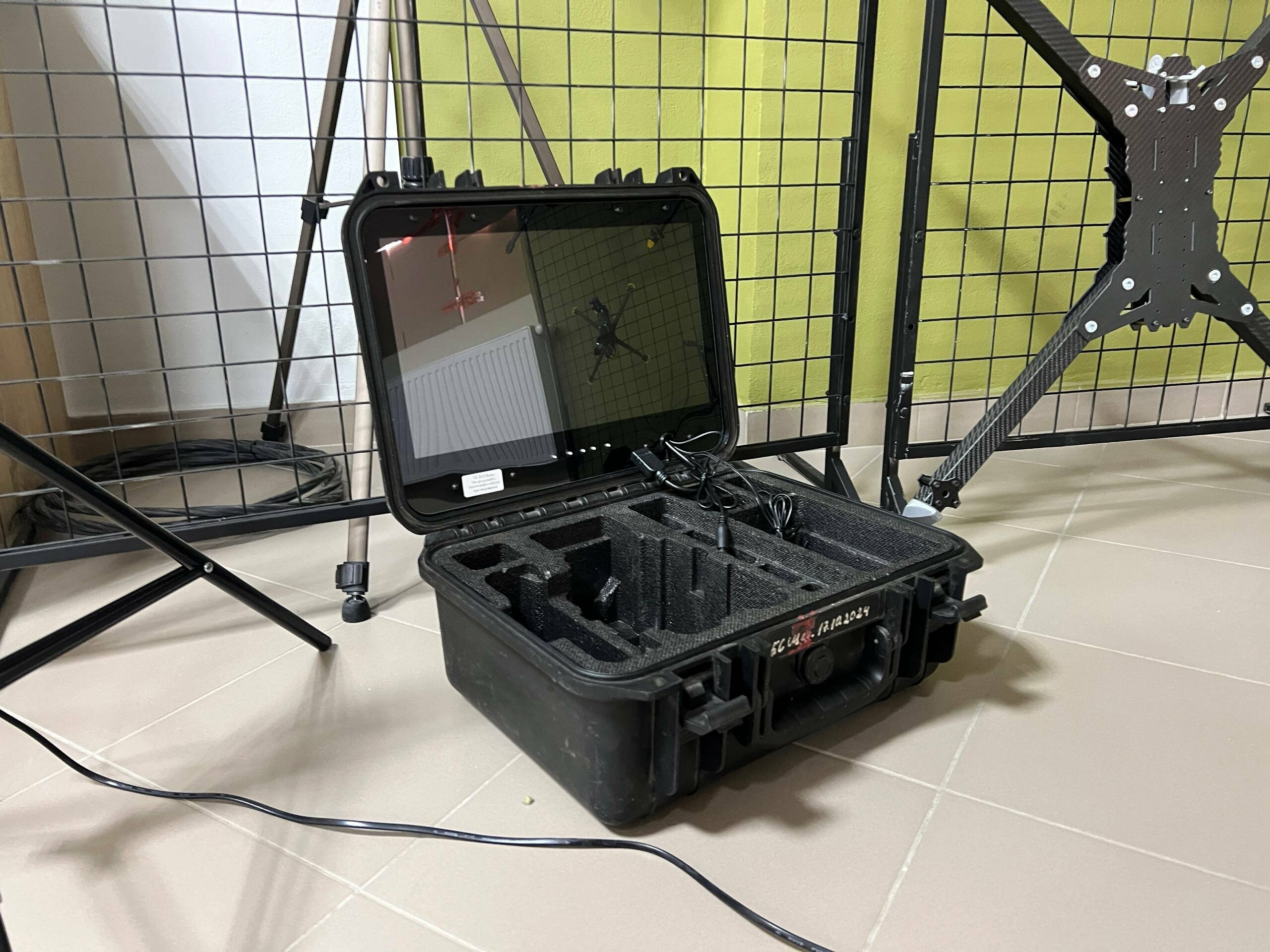

Інтеграція дисплея 15.6 дюймів та захист електроніки

Оптимальним рішенням для модернізації є встановлення матриці діагоналлю 15.6 дюймів (стандарт ноутбука). Такий розмір дозволяє ефективно використовувати функцію розділення екрана (PIP) для одночасного виведення денної та тепловізійної картинки.

Замовникам доступні два варіанти матриць: базова HD (1366x768) та покращена Full HD (1920x1080). Вибір Full HD матриці потребує доплати у 1500 грн. Для захисту обладнання застосовуються такі конструктивні рішення:

  • Захист екрана: Опціональне встановлення композитного скла.
  • Тип рамки: «Відкритий дисплей» (Open Frame) забезпечує кращу конвекцію та охолодження, а також спрощує ремонт у польових умовах. «Закритий дисплей» (Closed Frame) приховує плати за герметичною панеллю, захищаючи їх від зовнішніх впливів, але вимагає встановлення активного охолодження.

Важливо, що за будь-якої конфігурації зберігається оригінальний ложемент кейса — дрон транспортується зі встановленими пропелерами у стані «Ready-to-Fly».

Організація відеовиходів: Цифра та Аналог

Кейс оснащується зовнішніми портами для інтеграції в штабні мережі та FPV-екосистеми.

  • Цифрові порти (HDMI, mini-HDMI): Необхідні для передачі відео без втрати якості на ТБ-панелі або відеосендери для трансляції в ситуаційні центри. Професійна збірка вирішує проблему «HDMI Handshake» (затримки та втрати сигналу під час узгодження пристроїв) шляхом встановлення проміжних контролерів.
  • Аналоговий порт (AV RCA): Критично важливий для тактичного застосування. Він дозволяє виводити сигнал на FPV-окуляри або аналогові монітори з нульовою затримкою, що необхідно для роботи з аналоговими ретрансляторами в умовах активної протидії РЕБ.

Базова вартість модернізації з аналоговим виходом становить 5 000 грн, комбінація AV та mini-HDMI обійдеться у 6 000 грн.

Система живлення: Вибір стандарту XT60

Монітор та супутня електроніка вимагають надійного енергозабезпечення. Стандартний роз'єм DC 5.5-2.5 мм має ризик від'єднання під час вібрації. Тому в інженерній практиці перевага віддається силовому роз'єму XT60. Він витримує високі струми, унеможливлює переполюсування та дозволяє живити станцію від будь-яких стандартних Li-ion або Li-Po збірок, що повсюдно використовуються в підрозділах безпілотної авіації. Клієнт може обрати потрібний роз'єм під час замовлення без додаткових доплат.

Алгоритм замовлення та терміни виконання

Модернізація виконується інженерами компанії BEZPEKA.PRO. Процес вибудований за простим алгоритмом:

  • Замовник відправляє свій оригінальний кейс логістичною компанією «Нова Пошта».
  • Узгоджується технічне виконання (матриця, рамка, порти).
  • Технічна інтеграція та зворотна доставка займають близько одного тижня.

Інвестиція в мобільну GCS багаторазово окупається завдяки підвищенню обізнаності групи та зниженню ризиків для пілота.
